鏜銑床是指把鏜孔和銑削集成在同一臺機床上，即這臺機床上既有鏜刀，也有銑刀。鏜銑床結合了鏜床和銑床的加工方式，主要用于鏜孔和銑削平面。

臥式鏜銑加工中心的結構先進、性能優越的特點?？蓪ぜM(jìn)行鉆孔、鏜孔、擴孔、鉸孔、锪平面、銑平面、切槽、車螺紋等切削加工鏜銑床的應用使加工效率高、精度更好，提高了產品品質和勞動效率。

鏜銑床有哪些分類？

按自動化程度分為：傳統鏜銑床、精密鏜銑床、數控鏜銑床；

按布局形式分為：立式鏜銑床、臥式鏜銑床、落地式鏜銑床。立式鏜銑床是指刀具軸線與加工平面平行，而臥式鏜銑床是指刀具軸線與加工平面垂直。

什么是刨臺式臥式鏜銑床？

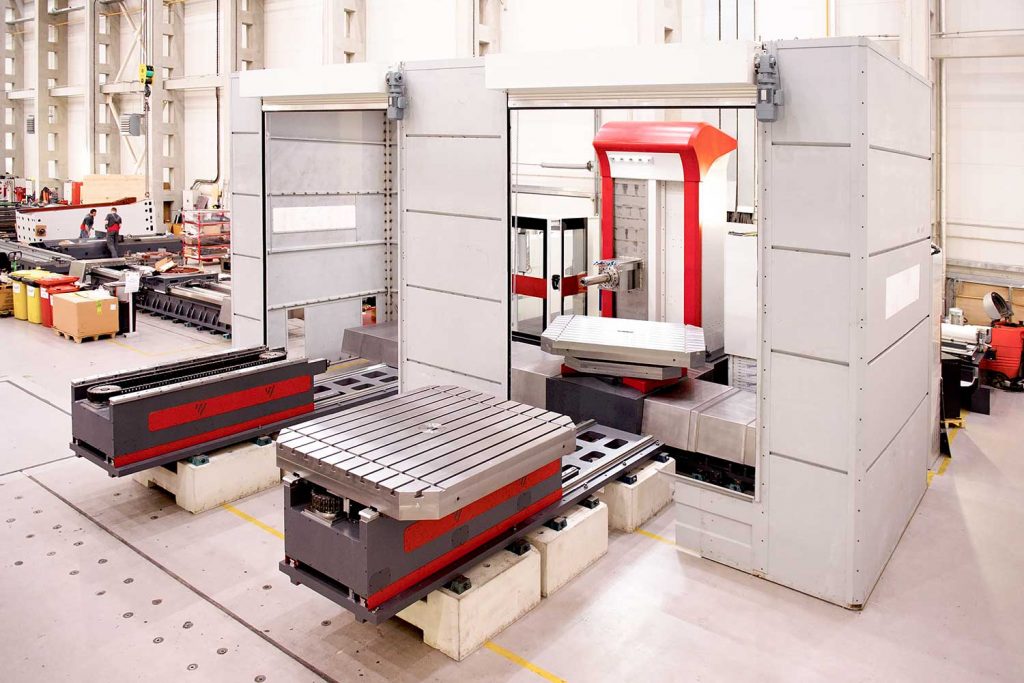

臥式鏜銑床的設計具有廣泛的附件選擇項，托盤的自動交換系統，刀具，車削工作臺以及更多其它的選項，適用于更多精密的操作，齒輪加工，車削加工和銑削加工。

刨臺式臥式鏜銑床是一種現代設計連續控制的十字型或移動滑座機床，該鏜銑床設備適合于批量產品的加工生產。

臥式鏜銑床加工中心適用于航空領域，能源工業，采礦工業，石油工業等多種行業領域。

臥式鏜銑床有什么特點？

1. 造型美觀、總體布局勻稱協調。
2. 結構可靠、且具有較高的自動化程度。
3. 導軌采用制冷淬硬，耐磨度高。
4. 數字同步顯示，直觀準確，可提高工效，降低成本。

怎樣合理安排刀具的排列順序??

在數控鏜銑床的加工過程中，由于刀具的磨損、測量和更換，多為人工進行，占用時間較長。因此，須合理安排刀具的排列順序，通常遵循以下原則：

• 工序集中裝夾，粗精刀具分開使用?；
• 先進行曲面加工，再進行輪廓加工；
• 合理利用機床的自動換刀功能，以提高生產效率?。

The post 刨臺式臥式鏜銑床有什么特點，怎樣合理排列鏜銑床刀具 first appeared on 捷克飛馬特上海辦事處.

產品簡介

WFT 15刨臺式臥式鏜銑加工中心與WFT 13類似，但主軸直徑為150 mm。適用于加工20噸較大，較重的工件（選項40噸）。

臥式鏜銑加工中心特點

1. 鏜桿直徑150mm， 伸出800mm。
2. 可選配滑枕伸出700 mm， W軸伸出共1500mm。
3. 可選配鏜桿伸出1米。
4. 多功能系列刨臺式臥式鏜銑床，完全兼容各種附件和自動銑頭。

設備參數

	單位	WFT15 / WFT15R WFT15-1000
主軸直徑	mm	150
主軸錐度		ISO50 / BT50 / CAT50 / 選項BIG PLUS
主軸最大轉速	rpm	3000
主電機海德漢或西門子系統（S1/S6）	kW	41 / 61,5; 53 / 77,9 58 / 88
最大扭矩海德漢或西門子系統（S1/S6）	Nm	2099 / 3149; 2713 / 3989 2625 / 3990
主電機發那科（S1/S3）	kW	37 / 45; 53 / 62 60 / 75
最大扭矩發那科（S1/S3）	Nm	2210 / 2687; 2713 / 3989 2263 / 2829
X軸行程	mm	2000 / 3000 / 4000 / 5000
Y軸行程	mm	2000 / 2500 / 3000 / 3500
Z軸行程	mm	1500 / 2000 / 2500 / 3000 2100 / 3300
W軸, 主軸伸出	mm	800 1000
V軸, 滑枕伸出	mm	x / 700 x
快速進給X，Y	mm/min	12000 12000
快速進給Z，W， V	mm/min	8500, 10000, 12000
快速進給B	rpm	2 (選項5)
工作臺最大載重	kg	20000 (有關更多選項，請參閱第24頁)
工作臺尺寸	mm	1600 x 1800 / 1800 x 2200 / 1800 x 2600 / 2000 x 2400 / 2000 x3000 / 2500 x 2500

產品附件及細節

臥式鏜銑床結構組成

滑枕和主軸伸出行程1000mm

帶主軸加長伸出強大主軸箱

1. 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
2. 主軸行程（W軸）為1000 mm，由伺服電機和滾珠絲杠驅動。
3. 主軸錐度SK50（ISO，BT或CAT）。
4. 扭矩通過雙速行星齒輪箱傳遞到主軸.齒輪根據編程的轉速自動變化。
5. 標配主軸支撐套250 mm。

方滑枕 (選項)

主軸箱到工件行程700mm。主軸伸出行程800mm。

1. 綜合主軸和滑枕最大行程1500mm。
2. 滑枕深入工件中心，同時保持最高剛度和精度。
3. 伺服電機，變速箱和滾珠絲杠驅動滑枕伸出。
4. 所有的變形由主軸箱和滑枕不同的機械特征進行補償。

立柱和床身

剛性，堅固，精確，吸收加工過程中產生的振動。

1. 立柱框架，床身，滑座， 底座均由增強型鑄鐵GG30制成。
2. 通過退火實現立柱和床身的最大剛性和堅固性; 線軌和滑軌都經過硬化處理（56 HRC）。
3. 伺服電機和直徑為80mm的滾珠絲杠驅動數控工作臺X軸，主軸箱Y軸和立柱Z軸。
4. Y軸上的滾珠絲杠底部配有電動制動器。
5. 所有軸上的單獨伺服驅動器都是數控的，都具有直線，圓弧和螺旋插補功能。
6. X，Y和Z軸移動為滑軌或直線導軌。

數控回轉工作臺

憑借簡單的設計和出色的部件，飛馬特?cái)?shù)控回轉工作臺在其使用壽命期間只需要最少的維護和調整。

1. 最大載重20噸。更多選項請參閱第24頁。
2. 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
3. 滑座和工作臺材質為鑄件。
4. 回轉工作臺的回轉由雙伺服電機的主-從結構來完成， 無間隙。
5. 工作臺回轉定位使用角度編碼器（增量為0.001°）；工作臺設置到點， 并通過液壓制動器固定。

鏜銑加工中心

刨臺式臥式鏜銑床

• WFC10WFC10/WFC11十字滑臺式臥式鏜銑床
• WFT 11刨臺式臥式鏜銑床
• WFT 13刨臺式臥式鏜銑床
• WFT 15刨臺式臥式鏜銑床

落地式臥式鏜銑床

• WF落地式臥式鏜銑床
• WRF落地式臥式鏜銑床
• WRF 2G落地式臥式鏜銑床
• WRF HEAVY落地式臥式鏜銑床

龍門鏜銑床

• 動臺式龍門加工中心
• 動柱式龍門鏜銑加工中心

鏜銑加工中心配件

• 銑頭
• 頭庫
• 平旋盤
• 回轉工作臺
• 托盤交換系統
• 自動換刀刀庫

聯系方式

服務熱線：13817950874

E-mail：fermatchina8@163.com

The post WFT 15刨臺式臥式鏜銑床 first appeared on 捷克飛馬特上海辦事處.

產品簡介

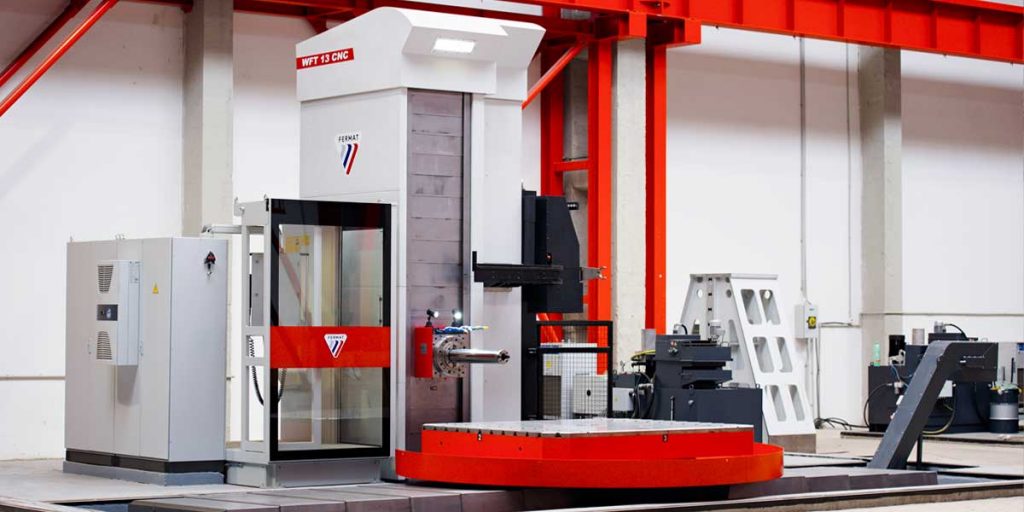

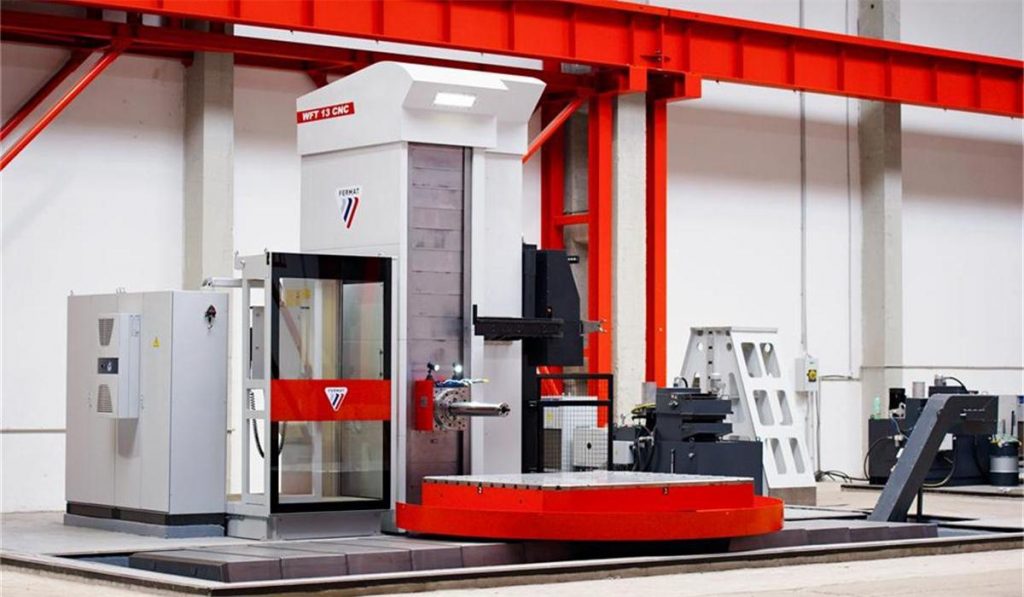

WFT 13刨臺式臥式鏜銑床是很受歡迎的飛馬特刨臺式臥式鏜銑床，用于高性能加工，利用附件和自動銑頭，可高效加工重量高達20噸的工件。

產品特點

1. 鏜桿直徑130mm或110mm， 伸出800mm。
2. 可選配滑枕伸出700 mm。
3. 強壯而精確的銑削，坐標鉆孔，鏜孔和螺紋加工。
4. 多功能系列刨臺式臥式鏜銑床，完全兼容各種附件和自動銑頭。

臥式鏜銑床參數

	單位	WFT 13
主軸直徑	mm	130
主軸錐度		ISO50 / BT50 / CAT50 / 選項BIG PLUS
主軸最大轉速	rpm	3400 (選配 4000)
主電機海德漢或西門子系統（S1/S6）	kW	41 / 61,5; 53 / 77,9
最大扭矩海德漢或西門子系統（S1/S6）	Nm	2099 / 3149; 2713 / 3989
主電機發那科（S1/S3）	kW	37 / 45; 53 / 62
最大扭矩發那科（S1/S3）	Nm	2210 / 2687; 2713 / 3989
X軸行程	mm	2000 / 3000 / 4000 / 5000
Y軸行程	mm	2000 / 2500 / 3000 / 3500
Z軸行程	mm	1500 / 2000 / 2500 / 3000
W軸, 主軸伸出	mm	800
V軸, 滑枕伸出	mm	x 700
快速進給X，Y	mm/min	15000, 12000
快速進給Z，W， V	mm/min	8500, 10000, 12000
快速進給B	rpm	2 (選項5)
工作臺最大載重	kg	20000 (有關更多選項，請參閱配件)
工作臺尺寸	mm	1600 x1800 / 1800x 2200 / 1800 x 2600 / 2000 x 2400 /2500 x 2500 / 2000 x 3000

附件及細節

產品結構組成

標準主軸箱

堅固，強壯，精確。

1. 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
2. 主軸行程（W軸）為800 mm，由伺服電機和滾珠絲杠驅動。
3. 主軸錐度SK50（ISO，BT或CAT）。
4. 矩通過雙速行星齒輪箱傳遞到主軸。齒輪根據編程的轉速自動變化。
5. 標配主軸支撐套250 mm。

方滑枕 (選項)

1. 滑枕移動達到700mm。
2. 綜合主軸和滑枕最大行程1500mm。
3. 滑枕深入工件中心，同時保持最高剛度和精度。
4. 伺服電機，變速箱和滾珠絲杠驅動滑枕伸出。
5. 所有的變形由主軸箱和滑枕不同的機械特征進行補償。

立柱和床身

剛性，堅固，精確，吸收加工過程中產生的振動。

1. 立柱框架，床身，滑座， 底座均由增強型鑄鐵GG30制成。
2. 通過退火實現立柱和床身的最大剛性和堅固性; 線軌和滑軌都經過硬化處理（56 HRC）。
3. 伺服電機和直徑為80mm的滾珠絲杠驅動數控工作臺X軸，主軸箱Y軸和立柱Z軸。
4. Y軸上的滾珠絲杠底部配有電動制動器。
5. 所有軸上的單獨伺服驅動器都是數控的，都具有直線，圓弧和螺旋插補功能。
6. X，Y和Z軸移動為滑軌或直線導軌。

數控回轉工作臺

憑借簡單的設計和出色的部件，飛馬特?cái)?shù)控回轉工作臺在其使用壽命期間只需要最少的維護和調整。

1. 最大載重20噸。更多選項請參閱配件。
2. 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。
3. 工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
4. 滑座和工作臺材質為鑄件。
5. 回轉工作臺的回轉由雙伺服電機的主-從結構來完成， 無間隙。
6. 工作臺回轉定位使用角度編碼器（增量為0.001°）；工作臺設置到點， 并通過液壓制動器固定。
7. X， Y和Z軸直線導軌為選項。

鏜銑加工中心

刨臺式臥式鏜銑床

• WFC10WFC10/WFC11十字滑臺式臥式鏜銑床
• WFT 11刨臺式臥式鏜銑床
• WFT 13刨臺式臥式鏜銑床
• WFT 15刨臺式臥式鏜銑床

落地式臥式鏜銑床

• WF落地式臥式鏜銑床
• WRF落地式臥式鏜銑床
• WRF 2G落地式臥式鏜銑床
• WRF HEAVY落地式臥式鏜銑床

龍門鏜銑床

• 動臺式龍門加工中心
• 動柱式龍門鏜銑加工中心

鏜銑加工中心配件

• 銑頭
• 頭庫
• 平旋盤
• 回轉工作臺
• 托盤交換系統
• 自動換刀刀庫

聯系方式

服務熱線：13817950874

E-mail：fermatchina8@163.com

The post WFT 13刨臺式臥式鏜銑床 first appeared on 捷克飛馬特上海辦事處.

WFT 11 刨臺式臥式鏜銑床簡介

WFT 11刨臺式臥式鏜銑床屬于中型鏜銑床，帶有可縱向移動的Z軸底座，以及可橫向 移動的工作臺。

WFT 11 臥式鏜銑床可高效加工10噸以下的工件。

WFT 11 鏜銑加工中心特點

1. 鏜桿直徑100mm或110mm， 伸出730mm。
2. 可選X軸（3,4 或 5 米），適用于重達20噸的較大工件。
3. 可配備托盤交換系統提高加工效率。
4. WFT 11刨臺式臥式鏜銑床適用于加工較長的焊接件和復雜的焊接框架。

附件及細節

WFT 11 臥式鏜銑床參數

	單位	WFT 11
主軸直徑	mm	100 / 110
主軸錐度		ISO50 / BT50 / CAT50
主軸最大轉速	rpm	4000 (選配5000)
主電機海德漢或西門子系統（S1/S6）	kW	19,5 / 29,3; 31 / 46,5
最大扭矩海德漢或西門子系統（S1/S6）	Nm	951 / 1426; 1416 / 2124
主電機發那科（S1/S3）	kW	22 / 26; 30 / 37
最大扭矩發那科（S1/S3）	Nm	823 / 971; 1370 / 1692
X軸行程	mm	2000 / 3000
Y軸行程	mm	1250/1700/2000
Z軸行程	mm	1250/1700
W軸主軸伸出	mm	730
快速進給X，Y	mm/min	8000
快速進給Z，W	mm/min	8000
快速進給B	rpm	2 (選項4)
工作臺最大載重	kg	10000
工作臺尺寸	mm	1200 x 1200 / 1200 x 1400 /1400 x 1600 / 1400 x 1800 /1600 x 1600 /1600 x 1600

WFT 11 臥式鏜銑床結構組成

主軸箱

堅固，強壯，精確。

1. 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
2. 主軸行程（W軸）為730 mm，由伺服電機和滾珠絲杠驅動。
3. 主軸錐度SK50（ISO，BT或CAT）。
4. 扭矩通過雙速行星齒輪箱傳遞到主軸.齒輪根據編程的轉速自動變化。
5. ?標配主軸支撐套250 mm。

主軸箱滑座

1. 主軸箱滑座為鑄鐵鑄件， 由滾珠絲杠控制主軸箱在Y軸移動。
2. 導軌由油潤滑。

立柱和床身

剛性，堅固，精確，吸收加工過程中產生的振動。

1. 機床的主體（縱向和橫向床身，滑座和立柱）均為鑄件
2. GG30并加入鉻和銅。所有導軌的功能面都經過硬化處理（硬度：56 HRC）及磨削加工。
3. 伺服電機和滾珠絲杠驅動數控工作臺X軸，主軸箱Y軸和立柱Z軸。
4. Y軸上的滾珠絲杠底部配有電動制動器。
5. 所有軸上的單獨伺服驅動器都是數控的，都具有直線，圓弧和螺旋插補功能。
6. X，Y和Z軸移動為滑軌或直線導軌。

數控回轉工作臺

憑借簡單的設計和出色的部件，飛馬特?cái)?shù)控回轉工作臺在其使用壽命期間只需要最少的維護和調整。

1. 最大載重10噸。
2. 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。
3. 工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
4. 滑座和工作臺材質為鑄件.
5. 回轉工作臺的回轉由雙伺服電機的主-從結構來完成，無間隙。
6. 工作臺回轉定位使用角度編碼器（增量為0.001°）; 工作臺設置到點， 并通過液壓制動器固定。

鏜銑加工中心

刨臺式臥式鏜銑床

• WFC10WFC10/WFC11十字滑臺式臥式鏜銑床
• WFT 11刨臺式臥式鏜銑床
• WFT 13刨臺式臥式鏜銑床
• WFT 15刨臺式臥式鏜銑床

落地式臥式鏜銑床

• WF落地式臥式鏜銑床
• WRF落地式臥式鏜銑床
• WRF 2G落地式臥式鏜銑床
• WRF HEAVY落地式臥式鏜銑床

龍門鏜銑床

• 動臺式龍門加工中心
• 動柱式龍門鏜銑加工中心

鏜銑加工中心配件

• 銑頭
• 頭庫
• 平旋盤
• 回轉工作臺
• 托盤交換系統
• 自動換刀刀庫

聯系方式

服務熱線：13817950874

E-mail：fermatchina8@163.com

The post WFT 11刨臺式臥式鏜銑床 first appeared on 捷克飛馬特上海辦事處.

臥式鏜銑加工中心是加工行業普遍使用的一種加工工具, 結合了鏜床和銑床的兩種功能于一體，使加工效率更高、精度更好，極大地提高了產品品質和勞動效率。

鏜銑床的日常保養與一級保養怎樣做？

日常保養

刨臺式臥式鏜銑床的日常保養主要是注意清潔、潤滑和合理的操作，可分為以下三個階段進行：

工作開始前

1. 檢查機床各部件機構是否完好；
2. 各手柄位置是否正常；
3. 清潔機床各部位；
4. 觀察各潤滑裝置；
5. 對機床導軌面直接澆油潤滑;
6. 開機低速空運轉一定時間。

工作過程中

1. 需掌握正確操作方法；
2. 不允許機床超負荷工作；
3. 不可用精密機床進行粗加工等；
4. 工作過程中發現機床有任何異常現象，應立即停機檢查。

工作結束后

1. 清洗鏜銑床各部位；
2. 把機床各移動部件移到規定位置；
3. 關閉電源。

一級保養

落地式臥式鏜銑床一般規定累計運行800h后，以操作人為主進行一次一級保養，保養工作必須在切斷電源之后進行，下面來具體說明臥式鏜銑床一級保養的內容和要求。

工作臺及導軌保養

1. 擦洗工作臺各處；
2. 檢查調整擋鐵及鑲條間隙；
3. 檢查導軌是否拉毛，打光毛刺并擦洗導軌。

后立柱保養

1. 擦洗后軸承座、導軌面。
2. 檢查調整鑲條間隙。

The post [不可錯過] 臥式鏜銑床的保養要點 first appeared on 捷克飛馬特上海辦事處.

什么是臥式鏜銑床

鏜銑床結合了鏜床和銑床的加工方式,主要用于鏜孔和銑削平面。按自動化程度分為:傳統鏜銑床、精密鏜銑床和數控鏜銑床；按布局形式分為立式鏜銑床和臥式鏜銑床、落地式鏜銑床。

臥式鏜銑床（ 鏜銑加工中心）是鏜銑床中應用較為廣泛的一種。其適合工件的數面加工，只需一次安裝工件及調整，配置回轉式工作臺，定位精準，確保各加工面之相互精度。

產品分類

臥式鏜銑床是在水平方向上鉆孔的機床，有落地式、工作臺式、刨床式三種，可以輕松加工極大的零件，并允許最終用戶到達小腔體。

產品特點

臥式鏜銑床具有高精度、高效率及卓越的加工能力。采用絕對坐標，不需要長距離的原點回歸操作，有效縮短非加工時間。

設備的結構

鏜銑床在加工時，一般是將工件固定在工作臺上，由鏜桿或平旋盤（花盤）上固定的刀具進行加工。

臥式鏜銑床主要由床身、前立柱、鏜床架、后立柱、尾座、下溜板、上溜板、工作臺等幾部分組成：

1. 前立柱：固定地安裝在床身的右端，在它的垂直導軌上裝有可上下移動的主軸箱。
2. 主軸箱：其中裝有主軸部件，主運動和進給運動變速傳動機構以及操縱機構。?
3. 后立柱：可沿著床身導軌橫向移動，調整位置，它上面的鏜桿支架可與主軸箱同步垂直移動。如有需要，可將其從床身上卸下。?
4. 要作臺：由下溜板，上溜板和回轉工作臺三層組成。下溜板可沿床身頂面上的水平導軌作縱向移動，上溜板可沿下溜板頂部的導軌作橫向移動，回轉工作臺可以上溜板的環形導軌上繞垂直軸線轉位，能使要件在水平面內調整至一定角度位置，以便在一次安裝中對互相平等或成一角度的孔與平面進行加工。

設備的運動形式

1. 主運動：主軸的旋轉與平旋盤的旋轉運動。
2. 進給運動：主軸在主軸箱中的進出進給；平旋盤上刀具的徑向進給；主軸箱的升降，即垂直進給；工作臺的橫向和縱向進給。這些進給運動都可以進行手動或機動。
3. 輔助運動：回轉工作臺的轉動；主軸箱、工作臺等的進給運動上的快速調位移動；后立柱的縱向調位移動；尾座的垂直調位移動。?

設備應用

臥式鏜銑床除了鏜孔外，還可以進行鉆、擴、鉸孔、車削內外螺紋，用絲錐攻絲，車外圓柱面和端面，用端銑刀與圓柱銑刀銑削平面等多種工作?？傊?，臥式鏜銑床可以用來加工多種復雜和大型工件。

The post 臥式鏜銑床的結構及運動形式 first appeared on 捷克飛馬特上海辦事處.
