刨臺式鏜銑加工中心

WFT 15 刨臺式臥式鏜銑床

產品簡介

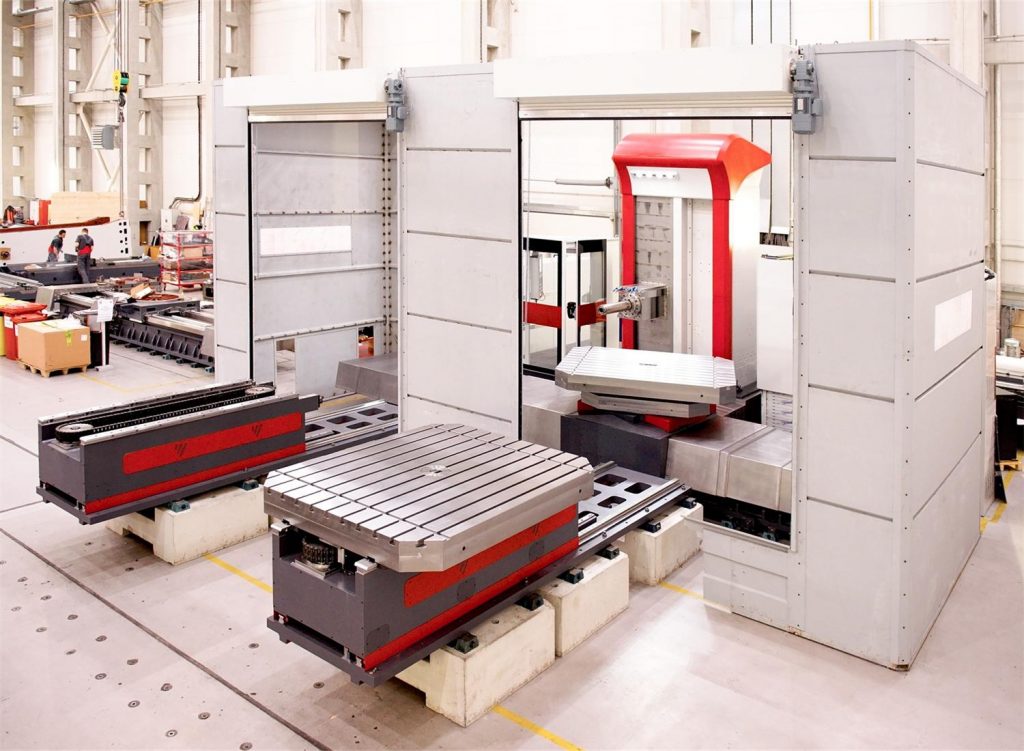

WFT 15刨臺式臥式鏜銑加工中心與WFT 13類似，但主軸直徑為150 mm。適用于加工20噸較大，較重的工件（選項40噸）。

	單位	WFT15 / WFT15R WFT15-1000
主軸直徑	mm	150
主軸錐度		ISO50 / BT50 / CAT50 / 選項BIG PLUS
主軸最大轉速	rpm	3000
主電機海德漢或西門子系統（S1/S6）	kW	41 / 61,5; 53 / 77,9 58 / 88
最大扭矩海德漢或西門子系統（S1/S6）	Nm	2099 / 3149; 2713 / 3989 2625 / 3990
主電機發那科（S1/S3）	kW	37 / 45; 53 / 62 60 / 75
最大扭矩發那科（S1/S3）	Nm	2210 / 2687; 2713 / 3989 2263 / 2829
X軸行程	mm	2000 / 3000 / 4000 / 5000
Y軸行程	mm	2000 / 2500 / 3000 / 3500
Z軸行程	mm	1500 / 2000 / 2500 / 3000 2100 / 3300
W軸, 主軸伸出	mm	800 1000
V軸, 滑枕伸出	mm	x / 700 x
快速進給X，Y	mm/min	12000 12000
快速進給Z，W， V	mm/min	8500, 10000, 12000
快速進給B	rpm	2 (選項5)
工作臺最大載重	kg	20000 (有關更多選項，請參閱第24頁)
工作臺尺寸	mm	1600 x 1800 / 1800 x 2200 / 1800 x 2600 / 2000 x 2400 / 2000 x3000 / 2500 x 2500

帶主軸加長伸出強大主軸箱

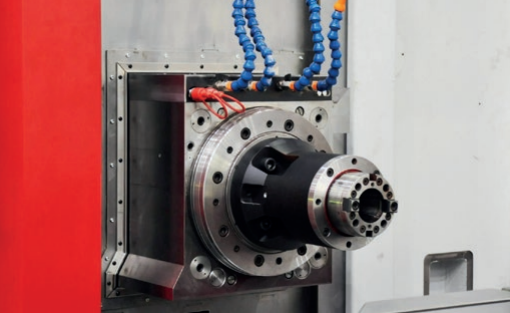

主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。

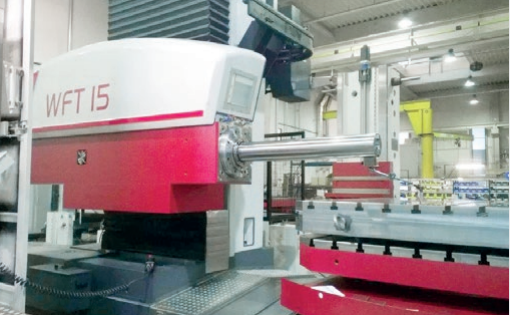

主軸行程（W軸）為1000 mm，由伺服電機和滾珠絲杠驅動。
主軸錐度SK50（ISO，BT或CAT）。
扭矩通過雙速行星齒輪箱傳遞到主軸.齒輪根據編程的轉速自動變化。
標配主軸支撐套250 mm。

主軸箱到工件行程700mm。主軸伸出行程800mm。

剛性，堅固，精確，吸收加工過程中產生的振動。

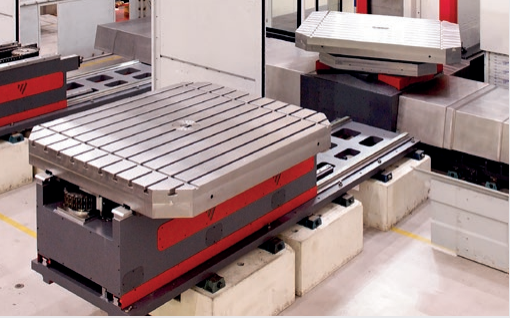

憑借簡單的設計和出色的部件，飛馬特?cái)?shù)控回轉工作臺在其使用壽命期間只需要最少的維護和調整。

最大載重20噸。更多選項請參閱第24頁。
回轉工作臺由三部分組成 – 床身，滑座，和回轉臺面。工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
滑座和工作臺材質為鑄件。
回轉工作臺的回轉由雙伺服電機的主-從結構來完成，無間隙。
工作臺回轉定位使用角度編碼器（增量為0.001°）；工作臺設置到點，并通過液壓制動器固定。
