WRF 落地式臥式鏜銑床
鏜銑床簡介
目錄

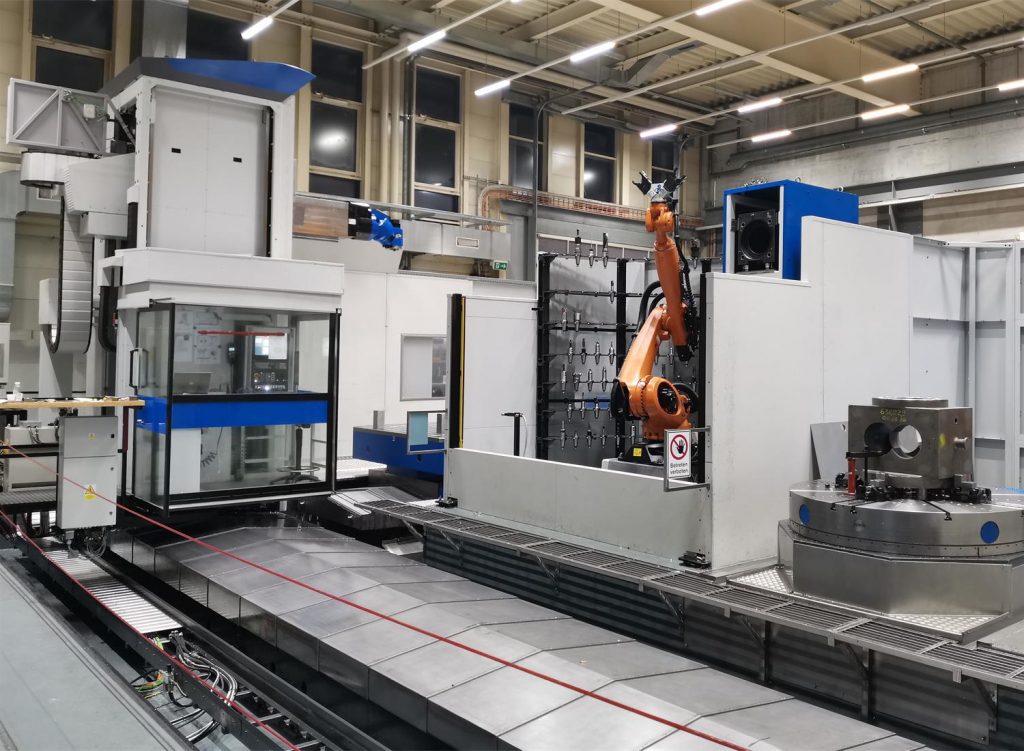

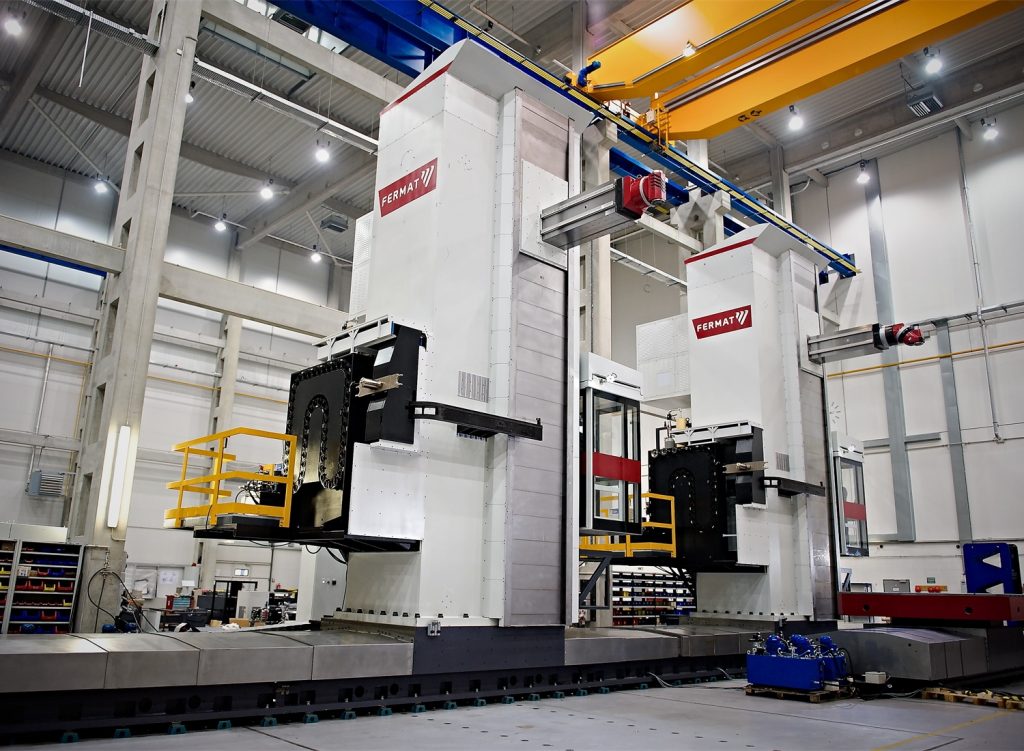

WRF落地式臥式鏜銑床是飛馬特大型，強壯的臥式鏜銑床系列。該機床適合巨大，重型工件的強壯和精密加工。
產品特點
- 鏜桿直徑為130 mm，150 mm或160 mm; 鏜桿行程從800mm到1米。
- 滑枕行程從900mm到1.2米。
- 可選傾斜式主軸箱。
- 配備可水平和垂直移動操作間。
- 配備可載重100噸的平臺和/或回轉工作臺。
產品參數
| 單位 | WRF 130 CNC WRF 150 CNC WRF 160 CNC | |
| 主軸直徑 | mm | 130 150 160 |
| 主軸錐度 | ISO50 / BT50 / CAT50 /選項BIG PLUS | |
| 主軸最大轉速 | rpm | 3000 (選項4000) 2800 (選項3500) 2500 (選項3200) |
| 主電機海德漢或西門子系統（S1/S6） | kW | 41 / 61,5; 53 / 77,9 58 / 86; 74 / 109 |
| 最大扭矩海德漢或西門子系統（S1/S6） | Nm | 2099 / 3149; 2713 / 3989 3281 / 4988; 3349 / 4923 |
| 主電機發那科（S1/S3） | kW | 37 / 45; 53 / 62 60 / 75 |
| 最大扭矩發那科（S1/S3） | Nm | 2210 / 2687; 2713 / 3989 2829 / 3536 |
| X軸行程 | mm | 1800 – 27500 |
| Y軸行程 | mm | 2500 / 3000 / 3500 / 4000 / 4500 / 5000 / 5500 / 6000 |
| Z軸行程 | mm | 1000 1200 |
| W軸主軸伸出 | mm | 800 1000 |
| 快速進給X，Y | mm/min | 20000 (選項40000), 15000 (選項24000) |
| 快速進給Z，W | mm/min | 10000, 8000 10000 (選項24000), 10000 |
| 回轉工作臺-選項 | ||
| 工作臺最大載重 | kg | T25 – 25000 / T40 – 40000 / T50 – 50000 / T60 – 60000 /T80 – 80000 / T100 – 100000 |
| 工作臺尺寸 | mm | 詳閱第24頁/傾斜工作臺0 – 8°（選項） |
落地式鏜銑加工中心附件及細節
產品結構組成
帶方滑枕伸出主軸箱
堅固，強壯，精確。
- 主軸箱由球墨鑄鐵GGG60鑄造而成，配備數控伺服電機轉動主軸，連續調節其轉速。
- V130）主軸行程（W軸）為800 mm，（V150， V60）主軸行程為1000mm。 由伺服電機和滾珠絲杠驅動。
- 主軸錐度SK50（ISO，BT，CAT或選項BIG PLUS）。
- (V130）滑枕行程為900 mm，（V150， V60）滑枕行程為1200mm?；硇谐炭稍诒３謩傂缘耐瑫r更好的接近工件。
- 滑枕伸出由伺服電機，變速箱和滾珠絲杠驅動， 位于（LM）直線導軌上。
立柱和床身
剛性，堅固，精確，吸收加工過程中產生的振動。
- 立柱框架，床身，滑座， 底座均由增強型鑄鐵GG30制成。
- 立柱為焊接件構造。通過退火達到最大剛度，實現金屬加工過程中的剛性和堅固性。 線軌和滑軌都經過硬化處理（56 HRC）。
- 主軸箱通過Y軸上的兩條滾珠絲杠（V13，?100mm，2個制動器）/ 三條滾珠絲杠 （ V150 / 160，?80mm，一個制動器）， 變速箱和伺服馬達驅動。

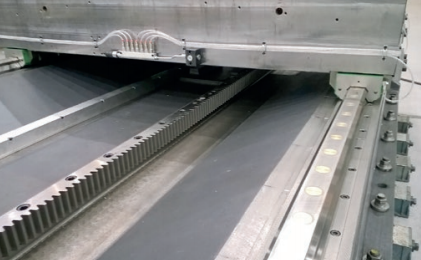

- 立柱通過齒輪齒條在X軸床身上移動， 使用大型線軌和滑座，由兩個伺服馬達（主 – 從）配置驅動。
- 兩條光柵尺位于立柱上，以進一步提高滑枕精度。

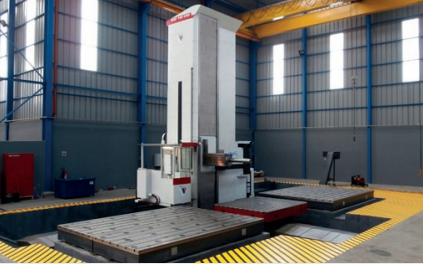

數控回轉工作臺和夾緊平臺
憑借簡單的設計和出色的部件，飛馬特數控回轉工作臺在其使用壽命期間只需要最少的維護和調整。
- 回轉工作臺由三部分組成 – 床身， 滑座， 和回轉臺面。工作臺臺面安裝在交叉滾子軸承上，可確保高負載能力，無粘滑，最小摩擦。
- 工作臺滑座在兩條直線導軌上移動。
- 行程長達5米的工作臺由帶行星齒輪箱和滾珠絲杠的伺服電機控制。
- 滑座和工作臺材質為鑄件。
- 回轉工作臺的回轉由雙伺服電機的主-從結構來完成，無間隙。
- 工作臺回轉定位使用角度編碼器（增量為0.001°）; 工作臺設置到點， 并通過液壓制動器固定。
- 夾緊平臺可用于加工部件。
